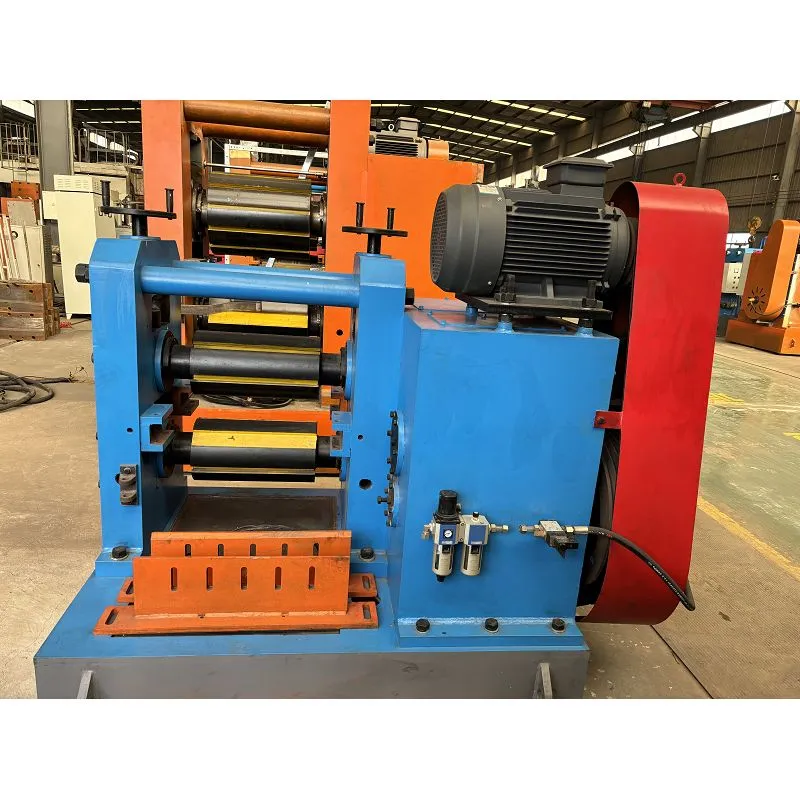

Mesin Rolling Lintas Baji(Mesin CWR) adalah peralatan pembentuk logam yang sangat efisien dan canggih, banyak digunakan dalam produksi poros, bagian berbentuk kerucut, dan komponen lain dengan penampang yang kompleks. Prinsip kerjanya yang unik mengandalkan cetakan berbentuk baji untuk mengubah bentuk logam dengan cara yang presisi dan terkontrol selama satu proses penggulungan, memastikan akurasi tinggi dan sifat mekanik yang unggul.
Parameter Produk
| Spesifikasi Teknis | Satuan | Pola | ||||||||
| D46-300 | D46-400 | D46-500 | D46-630 | D46-800 | D46-1000 | D46-1200 | D46-1400 | D46-1600 | ||
| Diameter Billet Maks | mm | 35 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 180 |
| Panjang Bagian yang Digulung | mm | 260 | 300 | 400 | 500 | 600 | 800 | 950 | 1100 | 1200 |
| Diameter Luar Mati | mm | 320 | 400 | 500 | 630 | 800 | 1000 | 1200 | 1440 | 1650 |
| Diameter Rol | mm | 240 | 320 | 400 | 500 | 640 | 800 | 1000 | 1200 | 1350 |
| Panjang Rol | mm | 450 | 500 | 500 | 600 | 900 | 1000 | 1200 | 1400 | 1500 |
| Penyesuaian Kesenjangan Antara Pusat Rol |
mm | ±15 | ±15 | ±25 | ±30 | ±35 | ±50 | ±55 | ±80 | ±80 |
| Tenaga Motorik Utama | kw | 15 | 22 | 30 | 37 | 55 | 110 | 132 | 185 | 250 |
| RPM Roller | putaran/menit | 28 | 25 | 22 | 12 | 8.5 | 6 | 4.5 | 4 | 2.5 |
| Penyesuaian Roller Posisi Relatif |
derajat | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Prinsip Kerja Mesin Rolling Cross Wedge
Mesin Rolling Cross Wedge beroperasi dengan mengubah bentuk billet silinder secara plastis saat bergerak di antara dua cetakan berbentuk baji. Tidak seperti metode penempaan atau ekstrusi tradisional, Mesin Penggilingan Cross Wedge menerapkan tekanan lateral pada billet, menyebabkan deformasi seragam di beberapa bagian. Kunci dari proses ini adalah pergerakan cetakan berbentuk baji: saat cetakan bergerak relatif satu sama lain, billet dikompresi dan diregangkan, membentuk bentuk yang diinginkan.
Prosesnya dapat dipecah menjadi tiga tahap utama:
Makanan:Billet silinder dimasukkan ke dalam zona kerja Mesin Cross Wedge Rolling, disiapkan untuk proses pembentukan.
Deformasi:Saat cetakan pada Mesin Penggilingan Baji Silang bergerak relatif satu sama lain, billet mengalami kompresi lateral. Luas penampang billet berkurang sementara panjang aksialnya bertambah, memungkinkan kontrol yang tepat terhadap aliran material dan mencegah konsentrasi material berlebih atau cacat.
Penyelesaian pembentukan:Billet dibentuk secara bertahap saat bergerak di sepanjang cetakan baji di Mesin Penggilingan Baji Silang, menyelesaikan proses deformasi dan siap untuk pendinginan atau pemrosesan lebih lanjut.
Mesin Cross Wedge Rolling memastikan deformasi yang konsisten, meningkatkan kualitas produk dan efisiensi produksi. Dibandingkan dengan penempaan tradisional, Mesin Cross Wedge Rolling memberikan kontrol yang lebih merata terhadap aliran material, sehingga secara signifikan mengurangi retakan dan cacat internal.
Desain Wedge Die dan Pembentukan Presisi pada Mesin Cross Wedge Rolling
Cetakan baji adalah bagian penting dari Mesin Penggilingan Baji Silang, karena desainnya secara langsung menentukan bentuk dan presisi produk akhir. Cetakan pada Mesin Rolling Cross Wedge dirancang berdasarkan bentuk target, karakteristik material, dan persyaratan pemrosesan.
Sudut dan bentuk cetakan:Sudut mati baji pada Mesin Penggilingan Baji Silang menentukan laju reduksi lateral dan keseragaman deformasi material. Untuk komponen berpresisi tinggi, sudut mati baji pada Mesin Rolling Cross Wedge harus dirancang dengan cermat untuk memastikan aliran logam lancar, mencegah konsentrasi tegangan.
Pemilihan bahan untuk cetakan:Wedge die pada Mesin Cross Wedge Rolling harus tahan terhadap gesekan dan tekanan yang tinggi. Biasanya, cetakan dibuat dari baja paduan berkekuatan tinggi atau bahan keras untuk memastikan daya tahan dan meminimalkan frekuensi perawatan.
Presisi pembuatan cetakan:Dalam Mesin Rolling Cross Wedge, ketepatan pembuatan cetakan sangat penting, terutama untuk komponen dengan permukaan kompleks atau penampang yang bervariasi. Cetakan presisi tinggi pada Mesin Rolling Cross Wedge memungkinkan akurasi tingkat mikron, memastikan kualitas produk akhir.
Desain cetakan baji tidak hanya berdampak pada efisiensi Mesin Rolling Cross Wedge tetapi juga menentukan keakuratan dan pemanfaatan material dari bagian akhir.
Desain Wedge Die dan Pembentukan Presisi pada Mesin Cross Wedge Rolling
Kinerja Mesin Cross Wedge Rolling secara langsung mempengaruhi efisiensi dan stabilitas produksi. Mesin Rolling Cross Wedge Modern dilengkapi dengan otomatisasi tingkat tinggi dan kontrol parameter yang presisi untuk memastikan hasil yang konsisten di setiap siklus rolling. Aspek kinerja utama Mesin Rolling Cross Wedge meliputi: Sistem otomasi dan kontrol: Mesin Rolling Cross Wedge Tingkat Lanjut dilengkapi dengan sistem CNC yang mengontrol pergerakan die, tekanan, dan kecepatan. Hal ini memungkinkan Mesin Rolling Cross Wedge beradaptasi dengan cepat terhadap berbagai spesifikasi produk dan kebutuhan material. Kekakuan dan stabilitas: Mesin Rolling Cross Wedge harus menahan gaya deformasi yang sangat besar, sehingga kekakuan yang tinggi sangat penting. Rangka yang kokoh dan sistem transmisi daya yang stabil pada Mesin Rolling Cross Wedge memastikan presisi dan keandalan, sehingga mengurangi waktu henti. Kecepatan dan efisiensi produksi: Mesin Rolling Cross Wedge menawarkan kecepatan produksi yang tinggi, terutama di lingkungan produksi massal. Dibandingkan dengan penempaan atau stamping tradisional, Mesin Cross Wedge Rolling dapat membentuk bagian-bagian yang rumit dalam waktu yang lebih singkat.
Dengan pengoperasiannya yang sangat efisien, Mesin Rolling Cross Wedge secara signifikan meningkatkan kapasitas produksi, mengurangi waktu pemrosesan dan biaya tenaga kerja.
Peningkatan Properti Material melalui Mesin Cross Wedge Rolling
Mesin Cross Wedge Rolling tidak hanya merupakan proses pembentukan yang efisien tetapi juga meningkatkan sifat mekanik material. Selama proses penggulungan, aliran butiran logam sejajar dengan sumbu benda kerja, sehingga meningkatkan kekuatan dan ketangguhan bagian-bagiannya.
Kontrol aliran butir:Pada Mesin Rolling Cross Wedge, butiran logam disejajarkan kembali sepanjang arah aksial benda kerja, sehingga meningkatkan ketahanan lelah dan sifat mekanik. Kontrol aliran butiran ini merupakan keunggulan utama Mesin Rolling Cross Wedge, yang memungkinkan peningkatan kekuatan dan daya tahan pada produk akhir.
Distribusi stres yang merata:Kontrol deformasi yang tepat dari Cross Wedge Rolling Machine mengurangi tegangan sisa pada benda kerja. Suku cadang yang dibentuk oleh Mesin Cross Wedge Rolling menunjukkan ketahanan lelah yang lebih tinggi dan masa pakai yang lebih lama.
Pemanfaatan bahan:Mesin Cross Wedge Rolling memaksimalkan penggunaan material dengan meminimalkan limbah. Proses pembentukan pada Mesin Cross Wedge Rolling sangat terkontrol, memastikan material digunakan secara efisien, mengurangi kelebihan material dan sisa.
Keunggulan ini menjadikan Mesin Rolling Cross Wedge ideal untuk memproduksi komponen berkekuatan tinggi dan presisi tinggi, khususnya di industri yang mengutamakan sifat material, seperti manufaktur dirgantara dan otomotif.
Keunggulan Teknis dan Aplikasi Mesin Rolling Cross Wedge
Mesin Rolling Cross Wedge menawarkan banyak keunggulan teknis dibandingkan metode pembentukan logam lainnya, menjadikannya teknologi penting dalam pembuatan komponen yang kompleks dan presisi tinggi.
Pembentukan komponen kompleks dalam satu langkah: Mesin Rolling Cross Wedge dapat membentuk komponen dengan bentuk kompleks dan beberapa penampang dalam satu operasi penggulungan. Hal ini secara signifikan mengurangi kebutuhan akan beberapa langkah pemrosesan dalam metode penempaan tradisional, sehingga meningkatkan efisiensi.
Fleksibilitas multi-bahan: Mesin Cross Wedge Rolling mampu bekerja dengan berbagai macam logam, termasuk baja karbon, baja paduan, dan baja tahan karat. Fleksibilitas ini membuat Mesin Cross Wedge Rolling cocok untuk berbagai industri, termasuk otomotif, dirgantara, dan manufaktur permesinan.
Presisi tinggi dan biaya rendah: Dengan mengontrol aliran material secara tepat, Mesin Rolling Cross Wedge memastikan akurasi tinggi pada produk akhir, sehingga mengurangi kebutuhan pemesinan sekunder. Mesin Cross Wedge Rolling menghasilkan suku cadang dengan permukaan halus dan dimensi presisi sehingga mengurangi biaya produksi.
Mesin Cross Wedge Rolling banyak digunakan dalam industri otomotif untuk pembuatan komponen penting seperti poros transmisi dan poros engkol. Selain itu, Mesin Rolling Cross Wedge dapat diterapkan di industri perkeretaapian, ruang angkasa, dan mesin berat, yang mengutamakan presisi dan daya tahan tinggi.
Mesin Rolling Cross Wedge adalah teknologi pembentukan logam yang sangat efisien dan presisi yang memainkan peran penting dalam manufaktur modern. Desain wedge die yang unik dan sistem otomasi canggih memungkinkan produksi suku cadang berkualitas tinggi dengan penggunaan material yang dioptimalkan dan sifat mekanik yang ditingkatkan. Mesin Rolling Cross Wedge adalah alat yang sangat berharga untuk industri yang membutuhkan komponen berkekuatan tinggi dan presisi tinggi, menawarkan penghematan biaya yang signifikan dan meningkatkan efisiensi produksi. Seiring dengan berkembangnya teknologi, Mesin Rolling Cross Wedge diharapkan dapat diterapkan lebih luas lagi di berbagai sektor industri.
Layanan purna jual
Instalasi dan Pelatihan:Tim kami menyediakan instalasi di lokasi dan pelatihan langsung bagi staf Anda untuk memastikan mereka dapat mengoperasikan mesin dengan aman dan efisien.
Perawatan Reguler:Kami menawarkan layanan pemeliharaan terjadwal untuk menjaga mesin roll forging Anda tetap berjalan pada kinerja puncak. Hal ini mencakup inspeksi, pelumasan, dan penyesuaian untuk mencegah keausan.
Dukungan Teknis:Teknisi ahli kami tersedia sepanjang waktu untuk membantu mengatasi masalah atau pertanyaan apa pun yang Anda miliki, memastikan waktu henti yang minimal.
Pasokan Suku Cadang:Kami menjaga stok suku cadang asli dan dapat dengan cepat mengirimkan komponen apa pun yang Anda perlukan untuk meminimalkan penundaan produksi.
Garansi dan Perbaikan:Semua mesin kami dilengkapi dengan garansi komprehensif. Jika terjadi kegagalan fungsi, kami menawarkan layanan perbaikan segera, baik di lokasi atau di fasilitas kami, agar mesin Anda dapat berfungsi kembali.
Tentang Kami
Zibo Hongjie Forging Industry Equipment Co, Ltd adalah produsen terkemuka peralatan tempa canggih untuk industri di seluruh dunia. Kami mengkhususkan diri dalam desain, manufaktur, dan penjualan mesin rolling cross wedge, mesin roll forging, dan peralatan pendukung lainnya. Keahlian teknis selama 30 tahun memungkinkan kami memahami kunci keberhasilan industri penempaan, menyediakan berbagai mesin tempa dan solusi khusus yang komprehensif untuk menyederhanakan proses penempaan Anda dan berintegrasi secara lancar dengan alur kerja yang ada. Produk kami telah diadopsi secara luas oleh berbagai industri termasuk suku cadang mobil, mesin konstruksi, perlengkapan tenaga listrik, tali-temali, dan banyak lagi. Teknologi tepercaya dan kualitas terverifikasi, semuanya telah membuka perjalanan jangka panjang bagi kerja sama kami dengan banyak perusahaan terkenal di seluruh dunia.
Pertanyaan Umum
Apa bisnis utama perusahaan Anda?
Kami adalah produsen profesional peralatan penempaan dan pengepresan, dengan kekuatan teknis yang kuat dan pengalaman produksi yang kaya, dan produk kami diekspor ke seluruh dunia. Kami berkomitmen untuk menyediakan peralatan penempaan dan pengepresan berkualitas tinggi dan hemat biaya kepada pelanggan kami untuk memenuhi berbagai kebutuhan mereka.
Apa kelebihan mesin tempa Anda?
Kami adalah perusahaan pionir dalam industri mesin penempaan gulungan Tiongkok. Selama 30 tahun terakhir, kami telah menyediakan ribuan mesin kepada dunia dan memiliki pengalaman yang kaya. Peralatan tempa kami memiliki keunggulan sebagai berikut
Bagaimana layanan pra-penjualan Anda?
Kami menyediakan konsultasi gratis, pemilihan peralatan, penawaran harga, dan layanan lainnya untuk membantu pelanggan memahami produk dan memilih peralatan yang tepat.
Bagaimana layanan purna jual Anda?
Kami menyediakan commissioning peralatan, pemeliharaan, pelatihan teknis, dan layanan lainnya untuk memastikan pengoperasian peralatan dalam jangka panjang.
Kami berkomitmen untuk memberikan dukungan yang andal dan efisien untuk menjaga AndaMesin Rolling Lintas Bajiberjalan lancar dan efisien.
